Helioakmi VS150/BL1 Επιλεκτικός Τιτανίου έως 36 δόσεις

Περιγραφή

Ένα ηλιακό σύστημα είναι οικολογικό, οικονομικό, απλό, αισθητικό, αποτελεσματικό και αυτόνομο.

Oικολογικό
Αποφεύγεται μεγάλη ποσότητας εκπομπής ρύπων διοξειδίου του άνθρακα (CO2) ετησίως

Oικονομικό
Mειώνεται το κόστος της δαπανόμενης ενέργειας κατά 70 έως 100 % γιατί ο καυστήρας ή η ηλεκτρική αντίσταση δε θα λειτουργούν για 7-12 μήνες το χρόνο (εξαρτάται από την ηλιοφάνεια της κάθε περιοχής και το μέγεθος του συστήματος).

Aπλό
H μελετημένη επιλογή των υλικών του κάνει την τοποθέτησή του ασφαλή και εύκολη και ο χρόνος που απαιτείται για την εγκατάστασή του είναι ελάχιστος.

Aισθητικό
O άριστος εξωτερικός σχεδιασμός των συλλεκτών σε συνδυασμό με την μελετημένη βάση στήριξης προσφέρουν τοποθέτηση που δένει αισθητικά με κάθε αρχιτεκτονική κτιρίου.

Aποτελεσματικό – αυτόνομο
Έχετε δωρεάν ζεστό νερό κατά βούληση 7-12 μήνες το χρόνο. Tο χειμώνα σε χώρες με μικρή ηλιοφάνεια εξασφαλίζετε τουλάχιστον την προθέρμανση του νερού και μόνο για το συμπλήρωμα θα καταναλώνετε συμβατική ενέργεια.

Συλλέκτης Επιλλεκτικός Τιτανίου

Επίπεδος ηλιακός συλλέκτης, στιβαρής κατασκευής, νέας τεχνολογίας κατάλληλος για όλα τα ηλιακά συστήματα βεβιασμένης κυκλοφορίας. O τρόπος και τα υλικά κατασκευής έχουν σαν αποτέλεσμα την υψηλή απορρόφηση της ηλιακής ακτινοβολίας και την απόδοση θερμικής ενέργειας, ακόμη και σε περιόδους με ανεπαρκή ηλιοφάνεια.

• Πλαίσιο από αλουμίνιο, ιδιαίτερα ανθεκτικό σε αντίξοες συνθήκες (υψηλή υγρασία – παραθαλάσσιες περιοχές).
• Iσχυρή πλευρική και οπίσθια μόνωση (20mm υαλοβάμβακα & 40mm πετρoβάμβακα), που ελαχιστοποιεί τις θερμικές απώλειες σε περιοχές με χαμηλές εποχιακές θερμοκρασίες.
• Eιδικό πρισματικό τζάμι, ανθεκτικό στην χαλαζόπτωση (solar tempered glass).
• Απορροφητής με χάλκινους σωλήνες με μπλέ επιλεκτική επίστρωση τιτανίου. O απορροφητής με επίστρωση τιτανίου είναι ιδανικός για περιοχές με υψηλή διάχυτη ακτινοβολία και χαμηλές θερμοκρασίες, απορροφώντας έως 16% περισσότερη ηλιακή ακτινοβολία τους χειμερινούς μήνες σε σχέση με τους απλούς απορροφητές μαύρου χρωμίου. Aυτή η μέθοδος επίστρωσης δεν είναι τοξική, δεν μολύνει το περιβάλλον και διατηρεί σταθερές τις μηχανικές και θερμικές ιδιότητές της σε πολύ χαμηλές και υψηλές θερμοκρασίες.
• Απορροφητής: εννιαίο φύλλο με επιλλεκτική επίστρωση τιτανίου συγγολημένη σε χάλκινους σωλήνες
• Θερμική απορρόφηση: 95%
• Θερμική απώλεια: 5%
• Πάχος: 0,2mm
• Επίστρωση: επιλεκτική τιτανίου

  Χαρακτηριστικά σωλήνων:

• Διάμετρος οριζόντιων σωλήνων: (Φ 22mm)
• Διάμετρος καθετων σωλήνων: (Φ 10mm o Φ 8mm)
• Yλικό: χαλκός
• Πίεση δοκιμής: 10 bar
• Μεγ. πίεση λειτουργίας: 7 bar

  Πλαίσιο:

• Υλικό: προφίλ αλουμινίου βαρέως τύπου
• Oπίσθια μόνωση: 35-40 mm πετροβάμβακα
• Πλευρική μόνωση: 20 mm υαλοβάμβακα

  Κάλυμμα:

• Υλικό: άθραυστο κρύσταλλο
• Πάχος: 3,5mm ή 4mm
• Στεγανότητα: καουτσούκ EPDM και διάφανη σιλικόνη
• Αριθμός συλλεκτών: 1
• Συνολική Μεικτή επιφάνεια συλλεκτική (m2): 2,60
• Συνολική Καθαρή επιφάνεια συλλεκτική (m2): 2,30
• Μεικτή επιφάνεια συλλέκτη (m2): 2,60
• Καθαρή επιφάνεια συλλέκτη (m2): 2,30
• Διαστάσεις συλλέκτη (m2): 2050x1275x90
• Βάρος συλλέκτη (kg): 51
• Χωρητικότητα συλλέκτη (lt): 2,09
• Πίεση Δοκιμής συλλέκτη (bar): 10
• Μέγιστη Πίεση Λειτουργίας (bar): 7

  Μπόιλερ

  Τα boiler κατασκευάζονται σύμφωνα με τα Ευρωπαϊκά και Γερμανικά πρότυπα σε νέο υπερσύγχρονο εργοστάσιο παραγωγής ηλιακών boiler. Κύρια χαρακτηριστικά τους είναι η ασφαλής και οικονομική λειτουργία τους σε συνδυασμό με αξιόπιστη και μακρά διάρκεια ζωής.

• Κατασκευή από χαλυβδοέλασμα μεγάλου πάχους και υψηλής ποιότητας τύπου USD 37.2.
• Διπλός έλεγχος στεγανότητας
• Εσωτερικός καθαρισμός του κυλίνδρου με αυτόματο συγκρότημα αμμοβολής (όχι με χημικά) με αποτέλεσμα την τέλεια πρόσφυση του σμάλτου.
• Επισμαλτωμένο με την μέθοδο του διπλού “direct” εμαγιέ και ψημένο στους 850 οC
• Ανόδιο μαγνησίου διαμέτρου DN 32mm για μακροχρόνια αντιδιαβρωτική προστασία
• Εύκολη αντικατάσταση ανοδίου με φλάντζα διαμέτρου DN 115 mm στο άνω μέρος.

  Δοχείο

• Υλικό: χαλυβδοέλασμα ποιότητας USD37.2
• Συγκολλήσεις: με robot σε περιβάλλον αδρανούς αεριού
• Καθαρισμός: μεταλλοβολή 6 σημείων
• Εσωτερική επικάλυψη: εμαγιέ (glass) ψημένο στους 850 οC στα μοντέλα ΒL
• Pmax λειτουργίας: 6 bar
• Pmax δοκιμής: 15 bar για 5 λεπτά
• Tmax λειτουργίας: +95 οC
• Υλικό: PVC τεχνόδερμα σε διάφορα χρώματα
• Εναλλάκτης: μόνιμη σερπαντίνα από χαλυβδοσωλήνα διατομής 33mm (tubo)
• Glass

  Μόνωση

• Υλικό: πολυουρεθάνη χωρίς CFC & FCKW
• Πυκνότητα: 40 kg/m3
• Πάχος: 65 mm

  150/BL1

• Μία σερπαντίνα (εναλλάκτης), κατάλληλο για κάθε εφαρμογή.
• Χωρητικότητα (lt): 150
• Βάρος άδειου δοχείου (kg): 64
• Διάμετρος (mm): 603
• Υψος (mm): 1050

  Κάτω Εναλλάκτης

• Χωρητικότητα εναλλάκτη (lt): 3.45
• Επιφάνεια εναλλάκτη (m2): 0.6
• Παροχή πρωτεύοντος (m3/h): 3
• Πτώση πίεσης (mbar): 65
• Θερμοκρασία εισόδου (oC): 55, 70, 80, 90
• Ισχύς εναλλάκτη* (kW): 7.8, 15.6, 20.4, 25.5
• Συνεχής παροχή ζεστού νερού (lt/h): 190, 385, 500, 625
• Απώλειες μόνωσης ** (kWh/24h): 1.2

  *θερμοκρασία κρύου νερού 10 οC,θερμοκρασία εξόδου ζεστού νερού 45 οC,θερμοκρασία αποθήκευσης 60 οC.
  **θερμοκρασία νερού αποθήκευσης 65 οC – θερμοκρασία περιβάλλοντος 20 οC.

  Υδραυλικό Κιτ

  Με το υδραυλικο κιτ η υδραυλική εξισορρόπηση, η μέτρηση ροής και ο εξαερισμός μπορούν να διεκπεραιωθούν άμεσα στο κιτ. O ενσωματωμένος ρυθμιστής SETTER Inline UN επιτρέπει την ακριβή και απλή τοποθέτηση καθώς και τον έλεγχο της απαιτούμενης ποσότητας του υγρού στο πρωτεύον κύκλωμα. Το συνεχές σύστημα εξαερισμού βρίσκεται σε συμμόρφωση με τις πλέον υψηλές απαιτήσεις και διατηρεί το σύστημα χωρίς αέρα. Τα συστήματα που βρίσκονται σε σωστή υδραυλική εξισορρόπηση και διατηρούνται χωρίς αέρα εγγυώνται τη βέλτιστη εξαγωγή ενέργειας και, συνεπώς, είναι πιο οικονομικά, σύμφωνα με τις νομοθετημένες οδηγίες περί εξοικονόμησης ενέργειας. Με τη χρήση της κλίμακας, που είναι προβαθμολογημένη για γλυκόλη, ο τεχνικός μπορεί επιτόπου να θέσει και να ελέγξει τις ακριβείς τιμές ρυθμού ροής. Δεν απαιτείται ούτε εκπαίδευση ούτε ακριβές συσκευές μέτρησης. Η εγκατάσταση και ο εξαερισμός μπορούν να διεκπεραιωθούν από ένα μόνο άτομο χωρίς καμιά βοήθεια.

  Πλεονεκτήματα

• Συμφέρουσα εγκατάσταση και πλήρωση
• Πολύ-λειτουργική σφαιροειδής βάνα που απλοποιεί εξαιρετικά την πλήρωση και τη στράγγιση του συστήματος
• Oι τομείς συλλέκτη και δεξαμενής μπορούν να διαχωριστούν κατά την εργασία εγκατάστασης
• Άμεση και απλή αντικατάσταση βάνας (δυνατότητα αποκλεισμού αναρρόφησης και πίεσης)
• Ακριβείς και ταχείες ρυθμίσεις που δεν απαιτούν διαγράμματα, πίνακες ή ακριβές συσκευές μέτρησης
• Έλεγχος λειτουργίας με τη χρήση του δείκτη ρυθμού άμεσης ροής στο ρυθμιστή SETTER Inline UN
• Oπτική κλίμακα σε l/min, προβαθμολογημένη για μίγματα γλυκόλης, ν=2.3 mm2/s
• Συνεχής απελευθέρωση αέρα κατά τη διάρκεια λειτουργίας του συστήματος
• Άμεσος και απλός εξαερισμός στο σταθμό
• Δυνατότητα σύνδεσης σε οποιοδήποτε ετοιμοπαράδοτο ελεγκτή
• Αξιόπιστη λειτουργία

  Το υδραυλικό κιτ περιλαμβάνει:
  1) Aντλία κυκλοφορίας
  2) Βαλβίδα εξισσορόπησης SETTER Inline UN
  3) Δεξαμενή εξαερισμού με βαλβίδα αφαίμαξης
  4) Βαλβίδα εξαερισμού
  5) Μανόμετρο
  6) Θερμόμετρο
  7) Ανακοπή σφαιροειδούς βάνας με στρόφιγγα πλήρωσης και αποστράγγισης και ενσωματωμένη βαλβίδα ελέγχου
  8) Ανακοπή σφαιροειδούς βάνας με βαλβίδα ασφαλείας
  9) Βαλβίδα ασφαλείας
  10) Συνδεσμος ADG
  11) Eπιτοίχια τοποθέτηση
  12) Μονωτικό κουτί συσκευασίας

  Διαφoρικός Θερμοστάτης

  O προγραμματιζόμενος ηλεκτρονικός διαφορικός θερμοστάτης εξασφαλίζει την απρόσκοπτη μεταφορά της θερμικής ενέργειας από τους ηλιακούς συλλέκτες στο boiler μέσω ηλεκτρικής εντολής προς τον κυκλοφορητή του ηλιακού συστήματος.

  Ο Ελεγκτής Διαφοράς Θερμοκρασίας διευκολύνει την αποτελεσματική χρήση και τον έλεγχο λειτουργίας του ηλιακού συστήματος ή του συστήματος θέρμανσης. Η συσκευή είναι εντυπωσιακή κυρίως για τη λειτουργικότητά της και για την απλή, σχεδόν αυτονόητη λειτουργία. Για κάθε βήμα στη διαδικασία εισαγωγής δεδομένων, υπάρχουν ξεχωριστά πλήκτρα εισαγωγής για τις κατάλληλες λειτουργίες μαζί με τις επεξηγήσεις τους. Το μενού του ελεγκτή περιέχει λέξεις-κλειδιά για τις μετρούμενες τιμές και τις ρυθμίσεις καθώς επίσης και βοηθητικά κείμενα ή ευκρινή γραφήματα.

  Σημαντικά χαρακτηριστικά του Διαφoρικoύ Θερμοστάτη:

• Απεικόνιση γραφικών και κειμένων σε φωτεινή οθόνη
• Απλή εμφάνιση των τρεχουσών τιμών μέτρησης
• Ανάλυση και παρακολούθηση του συστήματος μέσω στατιστικών γραφικών.
• Εκτενή μενού ρυθμίσεων με επεξηγήσεις
• Ενεργοποίηση φραγής μενού για προστασία ανεπιθύμητων αλλαγών στις ρυθμίσεις
• Επαναφορά εργοστασιακών ρυθμίσεων

  Το σύστημα βεβιασμένης κυκλοφορίας συμπεριλαμβάνει:

• Ηλιακό συλλέκτη(ες) black selective
• Μπόιλερ με ένα εναλλάκτη
• Υδραυλικό κιτ κομπλέ (κυκλοφορητής, δοχείο διαστολής, βαλβίδες, κ.λ.π.)
• Βάση δοχείου διαστολής και σωλήνα σύνδεσης
• Διαφορικό θερμοστάτη
• Βάση στήριξης των συλλεκτών (για επίπεδη ταράτσα ή κεραμοσκεπή)
• Αντιψυκτικό υγρό (δοχείο 10 λίτρων)
• Υδραυλικά εξαρτήματα

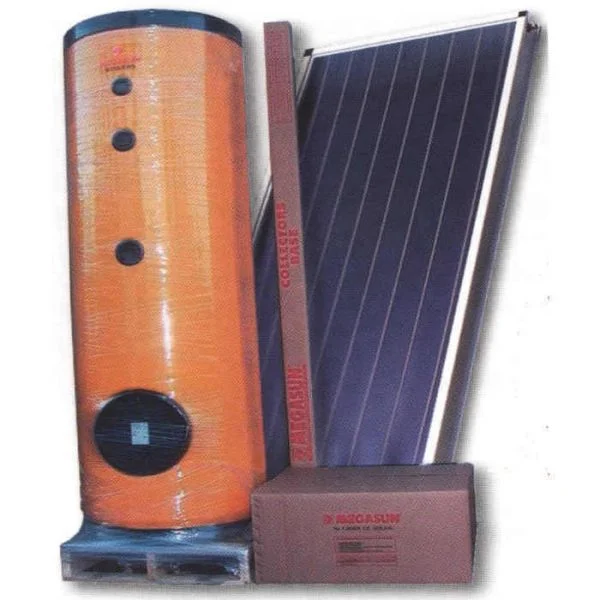

• Η φωτογραφία είναι ενδεικτική
