Calpak EP CL2-200 / 2x12VTS Ταράτσας έως 24 δόσεις

Περιγραφή

Τα Ηλιακά Συστήματα (συστήματα βεβιασμένης ροής) είναι η νέα εφαρμογή για την ηλιακή θερμική ενέργεια της οικίας σας. Τα τρία κύρια μέρη ενός ηλιακού συστήματος είναι: οι ηλιακοί συλλέκτες (επίπεδοι ή vacuum), η επιδαπέδια δεξαμενή αποθήκευσης ζεστού νερού (boiler λεβητοστασίου) και μία ειδική συσκευή με την αντλία και το αυτόματο σύστημα κεντρικού ελέγχου (solar station).

Τα σημαντικότερα πλεονεκτήματα του ηλιακού συστήματος συνοψίζονται στα εξής: Υψηλότερη απόδοση λόγο καλύτερης μεταφοράς της ηλιακής θερμικής ενέργειας από τον συλλέκτη στο boiler χάρη στη λειτουργία της αντλίας. Εξασφάλιση ανεξάντλητου καυτού νερού όλο το 24ωρο χάρη στην έξυπνη λειτουργία του συστήματος ελέγχου του solar station και τη μεγάλη αποθηκευτική δυνατότητα του boiler. Διακριτική εγκατάσταση με καλή αισθητική που σέβεται την αρχιτεκτονική του σπιτιού σας καθότι οι συλλέκτες «ξαπλώνουν» πάνω στην κεραμοσκεπή ή τοποθετούνται σε χαμηλό ύψος στην ταράτσα, ενώ η δεξαμενή εγκαθίσταται στο μηχανοστάσιο.

Δοχείο: Boiler Λεβητοστασίου Τριπλής Ενέργειας CL2-200

• Υλικό: Λαμαρίνα
• Κόλληση: Αυτόματη κόλληση μετάλλου
• Επικάλυψη Προστασίας: Glass – Εμαγιέ ( Σμάλτο) και προστασία ανoδίου
• Μέγιστη Πίεση Λειτουργίας: 10 bar
• Μέγιστη Δοκιμαστική Πίεση Νερού: 15 bar
• Μέγιστη Θερμοκρασία Λειτουργίας: 95 oC
• Μόνωση: Αφρός πολυουρεθάνης 55 mm πάχος, πυκνότητας 52 kg/m3
• Εναλλάκτης: Σωλήνας μεταλλικός
• Μέγιστη Δοκιμαστική Πίεση Εναλλάκτη: 25 bar
• Ηλεκτρική Αντίσταση: Κατά παραγγελία
• Φλάντζα: Διάμετρος Φ 170 mm και Φ 170 mm
• Τύπος: 200L T.E.
• Μοντέλο: CL2-200
• Χωρητικότητα δοχείου (lt): 190
• Χωρητικότητα εναλλάκτη: 11.4
• Εναλλάκτης S1/S2 είσοδος/έξοδος: 1″
• Επιφάνεια εναλλάκτη S1/S2 (m2): 0,78/0,99
• Επανακυκλοφορία: 3/4″
• Είσοδος κρύου νερού: 1″
• Έξοδος ζεστού νερού: 1″
• Φλάντζα – Ανόδιο: Φ 170 και Φ 170
• Για σύνδεση S1 στο boiler με 80 οC και νερού 15/60 οC kW/L/h: 13,6 900
• Για σύνδεση S2 στο boiler με 80 οC και νερού 15/60 οC kW/L/h: 14,4 900
• Συνολικό ύψος (mm): 1400
• Διάμετρος (mm): Φ600
• Πίεση λειτουργίας (bar): 10
• Βάρος (kg): 100

  U-pipe συλλέκτης κενού σωλήνα 12VTS

  Πρωτοφανής απόδοση και αξιοπιστία
  O VTS είναι ένας συλλέκτης Calpak με μοναδικό σχεδιασμό χρησιμοποιώντας υπερηχητική συγκόλληση των πτερυγίων χαλκού στο χαλκό u-pipe παρέχοντας έτσι εξαιρετική απόδοση και αξιοπιστία.

  Συγκόλληση με υπερήχους των πτερυγίων χαλκού στο χαλκό U-pipe:
  Αυτό συμβάλλει στη σημαντική βελτίωση της θερμικής αγωγιμότητας μεταξύ των πτερυγίων χαλκού και του U-pipe χαλκού. Επιπλέον, η χρήση των πτερυγίων χαλκού βελτιώνει σημαντικά την ανθεκτικότητα των συλλεκτών σε ισχυρά θερμικά σοκ.

  Ειδικά σχεδιασμένος παραβολικός ανακλαστήρας (CPC):
  Η προσεκτικά μελετημένη ακτίνα του παραβολικού σχήματος των ανακλαστήρων μας ενισχύει την εκμετάλλευση της διάχυτης ακτινοβολίας.

  Αλουμινίου κεφαλή και πλευρικά προφίλ:
  Τα προφίλ αλουμινίου που χρησιμοποιούνται για την κεφαλή και τα πλευρικά τμήματα του συλλέκτη VTS συμβάλλουν ιδίως για την ανθεκτικότητά της δομής του.

  Διαστάσεις

• Μήκος (mm): 1600
• Πλάτος (mm): 1330
• Υψος (mm): 100
• Βάρος (kg): 35
• Επιφάνεια (m2): 1,93
• Αριθμός σωληνών κενού: 12
• Επιφάνεια απορροφητή: Υψηλή Επιλεκτική
• Υλικό απορροφητή: Χαλκού U-pipe Φ 8 mm / Χαλκού πτερύγια 0,12mm
• Συγκόλληση απορροφητή: Τεχνολογία Υπερήχων
• Συντελεστή απορρόφησης: a> 92%
• Θερμική εκπομπή απορροφητή: e <8%
• Πίεση λειτουργίας (bar): 10
• Υλικό περιβλήματος: Μαύρο ανοδιωμένο αλουμίνιο
• Μόνωση κεφαλής: PU foam 45 kg/m3 και Fiber γυαλί
• Μόνωση U-pipe: Κενού p <0,005Pa
• Ανακλαστήρας: Αλουμίνιο φινιρίσματος καθρέφτη (τύπου CPC)

  Οι συλλέκτες της Calpak φέρουν το ευρωπαϊκό σήμα ποιότητας και απόδοσης Solar KeyMark

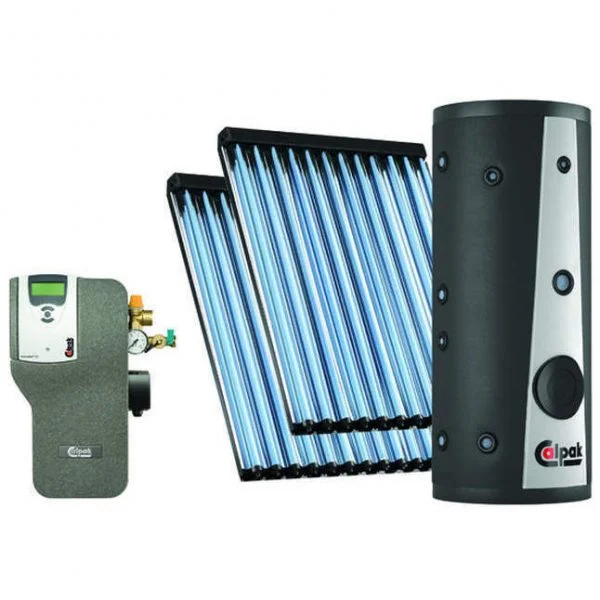

  πλήρες πακέτο αποτελούμενο από:

• Μπόιλερ CL2-200 (με δύο θερμικούς εναλλάκτες)
• 2 συλλέκτες 12VTS (2×12 σωλήνες κενού με παραβολικό ανακλαστήρα)
• Solar station (Calpak FlowSolS/6 με Deltasol C/4 controller full kit)
• Συγκρότημα ασφαλείας
• Ειδικό δοχείο διαστολής 25 λίτρων Reflex
• Αντιψυκτικό και αντισκωριακό υγρό Calpak NOX (10 λίτρα)
• Θερμοστατική βαλβίδα μίξης ζεστού-κρύου νερού
• Πλήρες σετ βαλβίδων, ρακόρ σύνδεσης, εξαεριστικών και κιαθίων RKBL/2xVTΦ18
• στην τιμή συμπεριλαμβάνονται: 1.πακετάρισμα σε παλέτα, 2. πλήρες manual
• Με βάση ταράτσας
